Paessler NetFlow 테스터

첨부파일

본문

NetFlow 내보내기 테스트 구성 NetFlow 테스터는 컴퓨터가 Cisco 라우터에서 수신하는 모든 NetFlow 패킷의 데이터를 단순히 덤프하는 작은 프로그램입니다.

이것은 될 수있다 Cisco의 NetFlow 프로토콜 (v5, v9 및 IPFIX)을 기반으로 대역폭 모니터링 구성을 디버깅 할 때 유용합니다.


먼저 라우터에서 NetFlow 프로토콜을 활성화하고 구성해야합니다. NetFlow 데이터가있는 UDP 데이터 패킷이이 컴퓨터로 전송되도록 라우터에 NetFlow 테스터가 실행되는 컴퓨터의 IP 주소를 제공해야합니다. 더 많은 Cisco NetFlow 구성 정보는이 기술 자료 문서를 참조하십시오.


◎명령 -아래에서 ZIP 파일을 다운로드하고 시작하십시오.


 -NetFlow 버전 5 테스트 용 Netflow5Tester.exe

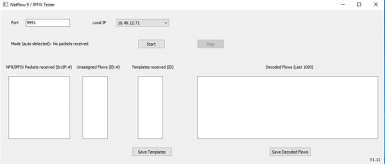

 -NetFlow 버전 9 및 IPFIX 테스트 용 NF9Test.exe


 -Cisco 라우터에서 NetFlow 패킷 대상으로 구성한 IP 및 포트 번호를 입력합니다

 -일반적으로 "Any IP"를 선택하면 작동하지 않을 수도 있습니다. IP가 명시 적으로 선택되어야하는 경우도 있습니다 - "시작"을 클릭하십시오.

 - 이제 컴퓨터가 수신하는 각 패킷에 대한 로그 파일에 행이 표시되어야합니다 - 각 행은 시간, NetFlow 버전, 플로우 수 및 패킷의 IP를 표시합니다

(참고 : PRTG 네트워 크 모니터는 NetFlow v5, v9 및 IPFIX를 지원합니다) -NetFlow5Tester 만 해당 : "흐름 데이터를 패킷 데이터 대신 표시"를 활성화하여 해당 흐름 데이터를 표시합니다.

  -아무런 활동도 보이지 않으면 시스템이 NetFlow 데이터를받지 못합니다 (예 : 라우터 구성 오류 또는 패킷 차단 등) NetFlow5Tester의 경우 실제 NetFlow v5 패킷 (라우터에서 NetFlow 데이터가 포함 된 PRTG로 전송되는 UDP 패킷)과 라우터를 통과하는 데이터를 보여주는 UDP 패킷 내부의 정보 ( "흐름")를 구별하는 것이 중요합니다 ).


"패킷 데이터 대신 흐름 데이터 표시"를 사용합니다. 이제 UDP 패킷 내의 플로우 데이터의 정보가 표시됩니다. 참고 : 하나의 NetFlow v5 패킷에 여러 흐름 데이터 세트가있을 수 있습니다!

• time : 수신 된 netflow 패킷의 시간 • 시작 : 흐름 시작 • 끝 : 흐름 끝 • source : 흐름 소스 (이것은 netflow 패킷의 소스가 아닙니다!) • destination : 흐름 대상 • 크기 : 유량 크기

"패킷 데이터 대신 흐름 데이터 표시"비활성화 됨 이 모드에서 NetFlow5Tester는 UDP 패킷에 대한 다음 정보를 나열합니다. • time : UDP 패킷을 수신 한 시간

• 버전 : NetFlow 버전 • count : 패킷의 플로우 수 • peer : NetFlow 패킷을 수신 한 원격 주소
